株式会社リードエンジニアリングは長年の経験と発想でサニタリータンク設計製作を中心に付随する全ての設計業務及び製作を行って来た会社です。

アジャストロック式シャワーボール　New Product

第１回　バ イ オ 医 薬 ＥＸＰＯ 出展
(三広アステック株式会社殿 委託出展）

　たくさんのご来場・お問合わせを頂き、誠に有難うございました。

実 用 新 案 ・ 意 匠 登 録 商 品

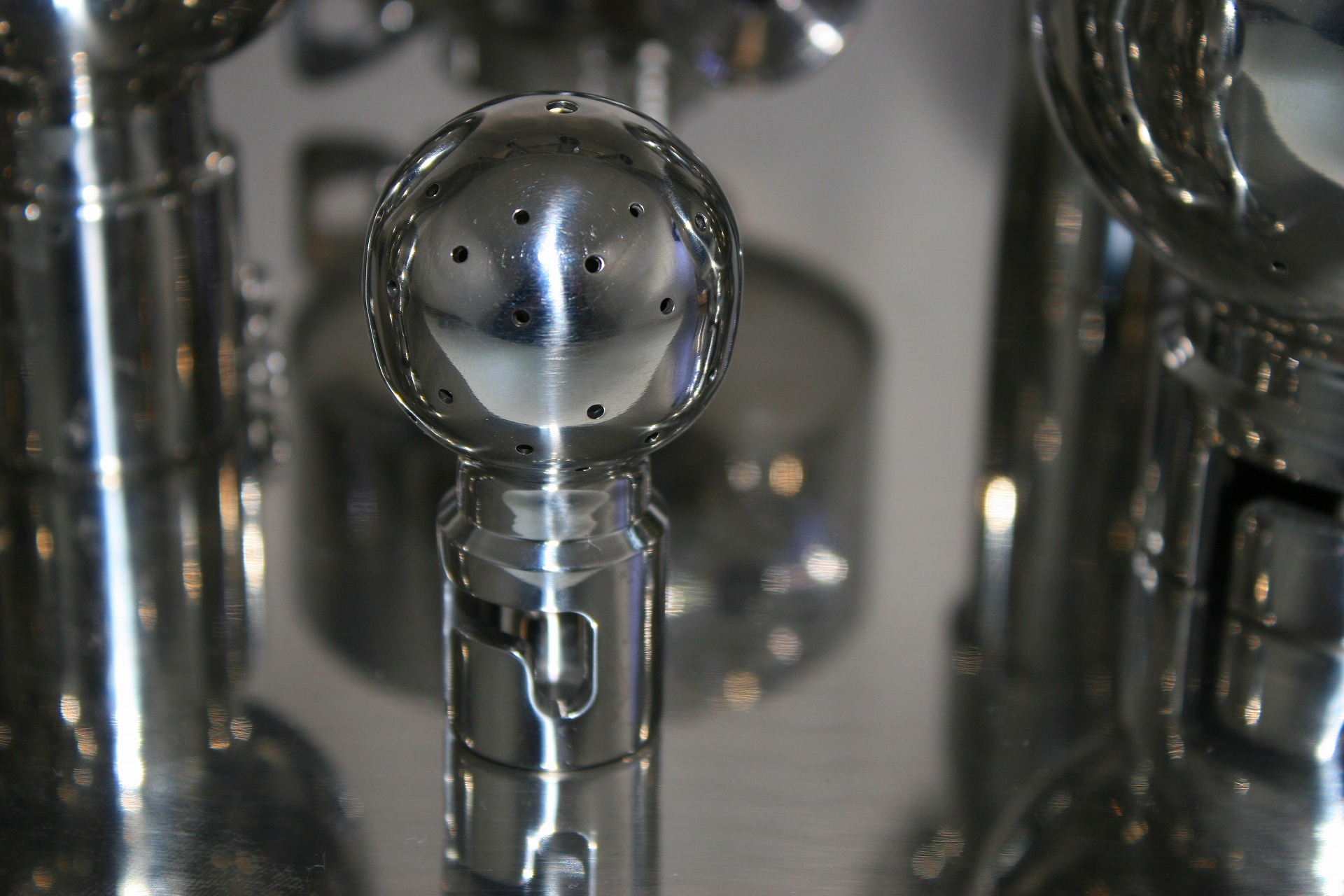

製品 ： 容器洗浄用シャワーボール[型式:AJ-SB]

製品概要

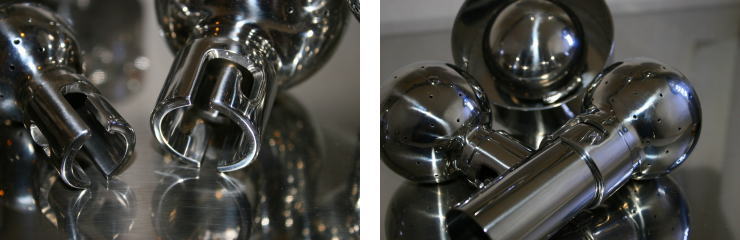

　本製品はサニタリー容器・サニタリータンク内の洗浄用パーツ製品です。従来より市場にあるスプレーボール・シャワーボールとの異なる部分はボール自体を固定する際は、ピンに割りピンやクリップピン等を使用することが一般的でしたが、本製品は槽内に脱落・異物混入の恐れが有る割りピンやクリップピンを使用しないセーフティー構造です。
　又、取付は工具不要のワンタッチ取付のシャワーボールとなっています。

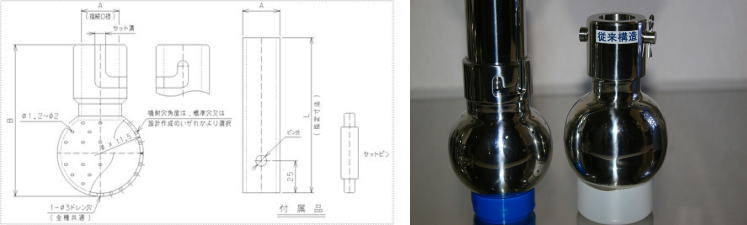

基 本 図

選 定 表

　標準噴射タイプ(各部ノズル等の狙い撃ち噴射穴は、別途設計制作致しますのでお問い合わせください)

【単位：ｍｍ】流量はドレン穴を含み圧力損失等を考慮せず(弊社基準)

型　　式	A	B	Φ	穴 数	穴 径(Φ)	流量(L/min) 0.15MPa	流量(L/min) 0.2MPa
A J - SB40	17.3	70	40	50	1.2 ～ 1.5	75 ～ 85	90 ～100
A J - SB70	25.4	100	70	50～70	1.2 ～ 2	75 ～ 175	90 ～ 220
A J - SB100A	38.1	95	100	50～80	1.2 ～ 2	75 ～ 185	90 ～ 235
A J - SB100B	50.8	125	100	50～80	1.2 ～ 2	75 ～ 185	90 ～ 235

材質×仕上

付属品も同仕様となります。（品質向上に伴い、予告せず形状等変更させて頂く場合がございます）

材質/表面仕上	酸 洗(全面)	#240×サテン※内面は酸洗	#400研磨×バフ	電解研磨(Rmax3μ)
SUS304	○	○	○	○
SUS316L	○	○	○	○
そ の 他	お問い合わせ下さい。

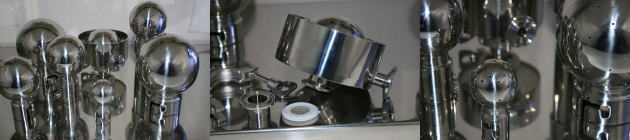

サ ニ タ リーパーツ 製 品

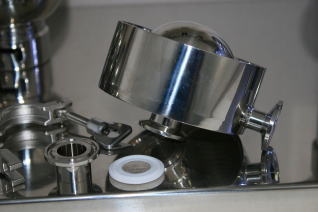

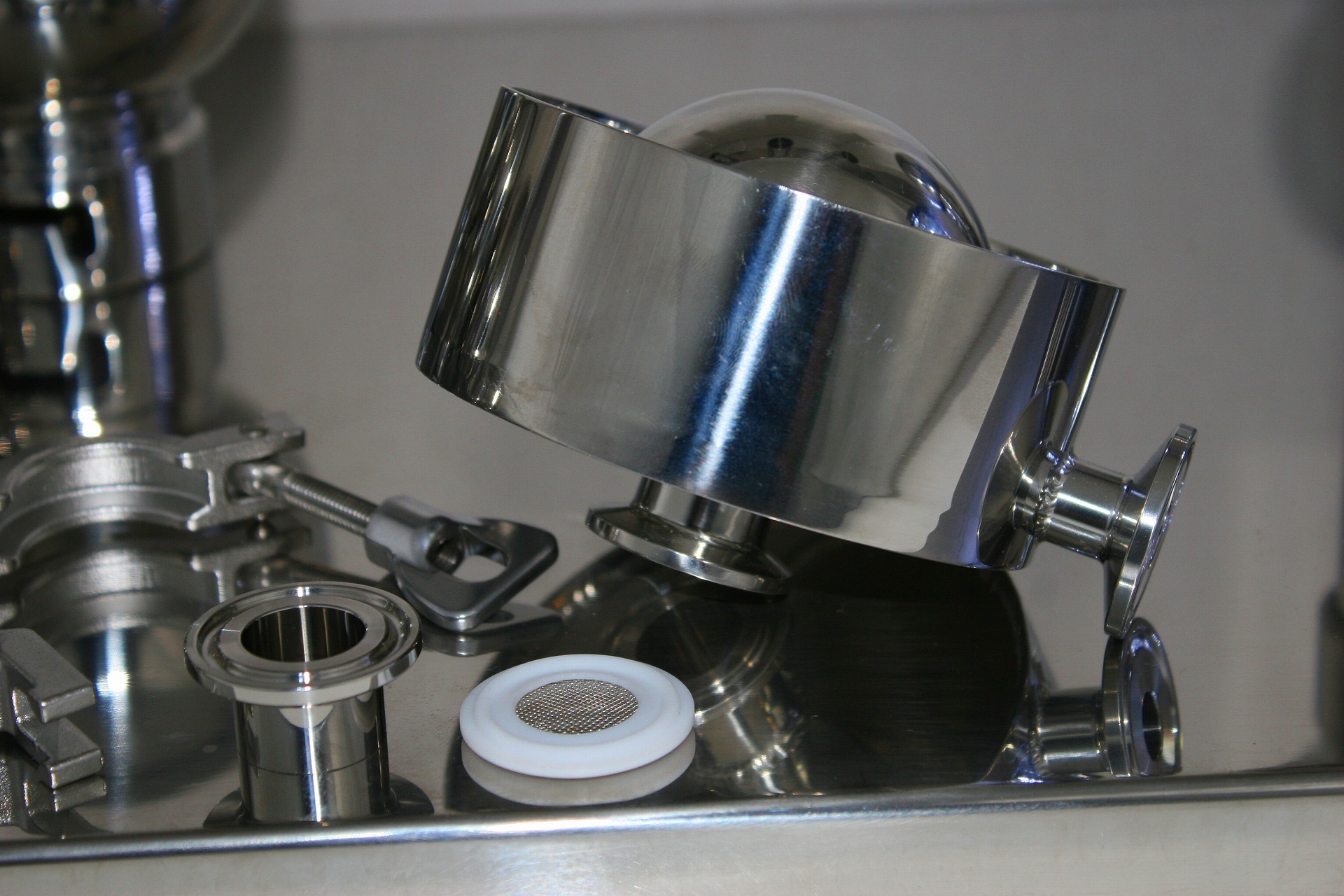

ア ジ ャ ス ト ロ ッ ク 式 シャ ワーボール・エ ア ブ リーザー
販売協力 三広アステック 株式会社
